一、概述

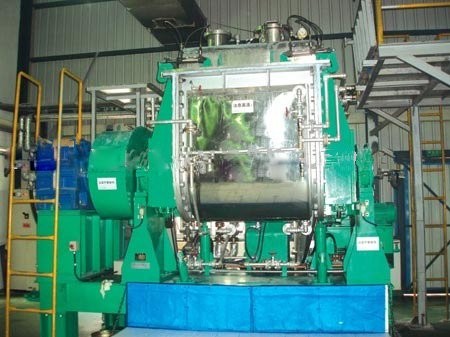

捏合机是一种高粘度的弹塑性物料的混炼、捏合、破碎、分散、重新聚合的理想设备,具有搅拌均匀、无死角、捏合效率高的优点,广泛应用于高粘度密封胶、硅橡胶、C M C,胶粘剂,亦用于电池、油墨、颜料、染料、医药、树脂、塑料、橡胶、化妆品等行业。
捏合机制成真空、压力、常压三种,加热冷却结构有夹套、外半管,加热冷却方式有蒸汽、导热油及热水冷却等,采用液压翻缸及启盖。出料方式有液压翻缸倾倒、球阀出料,螺杆挤出等。并可在设备上安装各种安全、测量、控制记录等仪器。搅拌缸体与物料接触部分均采用不锈钢制成,确保制品的纯度,轴封采用真空式轴封结构。
二、捏合机的特点:
1、除特大型捏合机外,一般整机采用通底盘,便于安装。
2、传动系统中对小型捏合机(1-100升)采用蜗轮或摆线针轮减速机,对大型捏合机(100-2000升)采用硬齿面减速机,使和主机传动平稳、嗓音小、寿命长。
3、与物料接触的搅拌桨和拌缸内壁,采用不锈钢材质,确保制品的纯度和品质。
4、轴封结构先进、密封效果好。要求高的轴封采用本公司特制的真空箱轴封结构.确保不会磨出黑料.
5、集中的电气控制(包括主机运转、液压倒料、液压启盖及恒温控制)及准确的温度控制和温度显示,便于操作和过程控制。
三、捏合机的分类:
1、根据产品规格大小,捏合机容量从1升-6000升已形成系列化。
2、根据不同的使用目的,捏合机可制成常压、真空及压力型。
3、根据载热介质不同,分为蒸气加热、导热油电加热及水冷却型。
4、根据出料方式不同,分为液压倾缸出料、球阀出料和螺杆挤出型。
5、根据载荷的轻重和冲击程度,分为标准型和加重强力型。
6、根据物料的特性或捏合中所加液料的性质,分为普通型、增安型和防爆型。
7、根据搅拌桨速度分类,可分为单速型、双速型和调速型。
技术参数:
型 号
|
NH-5
|
NH-40
|
NH-100
|
NH-300
|
NH-500
|
NH-1000
|
NH-1500
|
NH-2000
|
容量(L)
|
5
|
40
|
100
|
300
|
500
|
1000
|
1500
|
2000
|
拌桨转速(rpm)
|
33、23
|
45、23
|
35、22
|
37、21
|
37、21
|
35、25
|
30、16
|
45、30
|
主电机功率(kw)
|
0.75
|
2.2
|
3、4、5.5
|
7.5、11
|
15、18.5
|
22、30、37、45
|
22、30、37
|
45
|
加热方式
|
蒸汽:压力(MPa)
|
0.3
|
电加热:功率(kw)
|
1
|
4
|
4
|
6
|
16.2
|
25
|
32.4
|
|
真空度(MPa)
|
0.094(真空型捏合机)
|
压力(MPa)
|
0.45(压力型捏合机)
|
0.35(压力型捏合机)
|
外形尺寸(mm)
|
650*
400*
705
|
1170*
1100*
480
|
1645*
775*
1540
|
1800*
800*
1400
|
3000*
1000*
1500
|
3450*
1300*
1600
|
3600*
1420*
1800
|
3900*
1600*
2100
|
重量(kg)
|
300
|
560
|
1250
|
1600
|
3000
|
4500
|
5800
|
|
|
