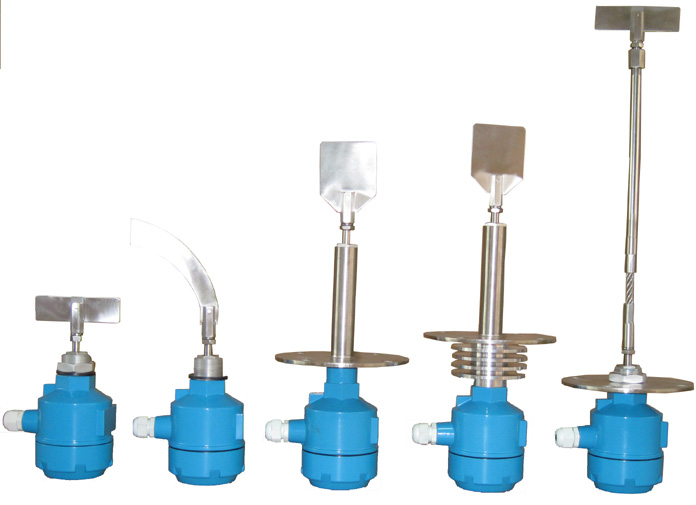

QR型阻旋料位开关是一种用于固态物料(包括粉状、粒状、块状、胶状等)的物位控制器。其利用永磁电机带动叶片旋转,当被检测物料上升至叶片位置时,叶片转动受阻,该阻力通过传动轴传递到接线盒内的检测装置,检测装置则向外输出一个开关信号,并切断电机电源使叶片停止转动。当物料下降时,叶片阻力消失,检测装置便依靠弹簧的拉力恢复到原始状态,叶片恢复旋转状态。在化工、塑料、钢铁、电力、水泥、制药、饲料、食品等行业得到了广泛的应用。
产品特点:
进口马达性能可靠,可长时间连续运转;
独特油封设计可以防粉尘沿轴渗入;
扭力稳定可靠,且扭力大小可以调节;
叶片承受过重负荷时,马达回转机构会自动打滑,保护不受损坏;
接续规格、叶片、长度皆可接受定制。
技术参数:
电源:(A)110VAC(B)220VAC(C)24VAC
接点容量:5A/250VACSPDT
功率:4W
介电强度:1500VAC1min
叶片转速:1rpm
防护等级:IP65
入线口规格:1/2PF
适用最小比重:0.3g/cm3
温度:-20~60℃(高温型耐350℃)
扭力调节
根据所检测物料的密度不同,需调整扭力弹簧的拉力,比重大时扭力弹簧拉力调至最强,反之则调至弱。※请勿随意更换扭力弹簧,以免造成误动作
安装注意事项
1、安装前请确认电源电压是否与标识上面的电压一致。
2、阻旋料位开关应避免安装在进料口正下方,当无法避免时可加装防护挡板,以保护叶片不受物料冲击造成误动作。
3、水平安装时,接线盒入线口应垂直朝下,电缆固定螺母必须锁紧,如有条件可加防雨罩等。
4、安装前确认水平安装还是垂直安装。
5、水平安装时叶片与水平向下呈10~20的夹角安装,以减少物料的冲击。
6、桶内温度超过80℃时,请选用高温系列产品。
适用于QR20-70系列,产品长度误差为5mm
